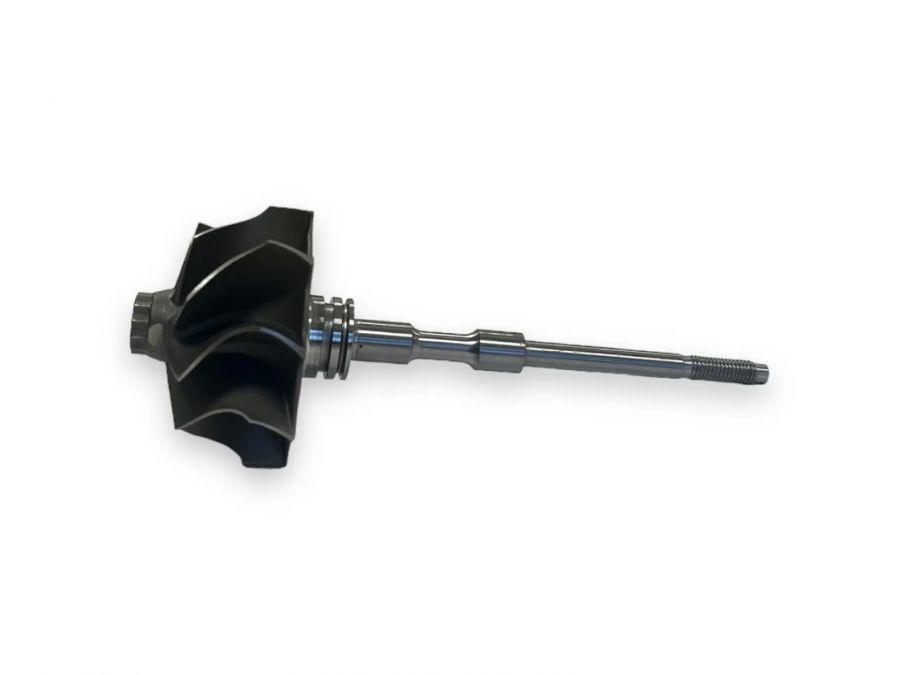

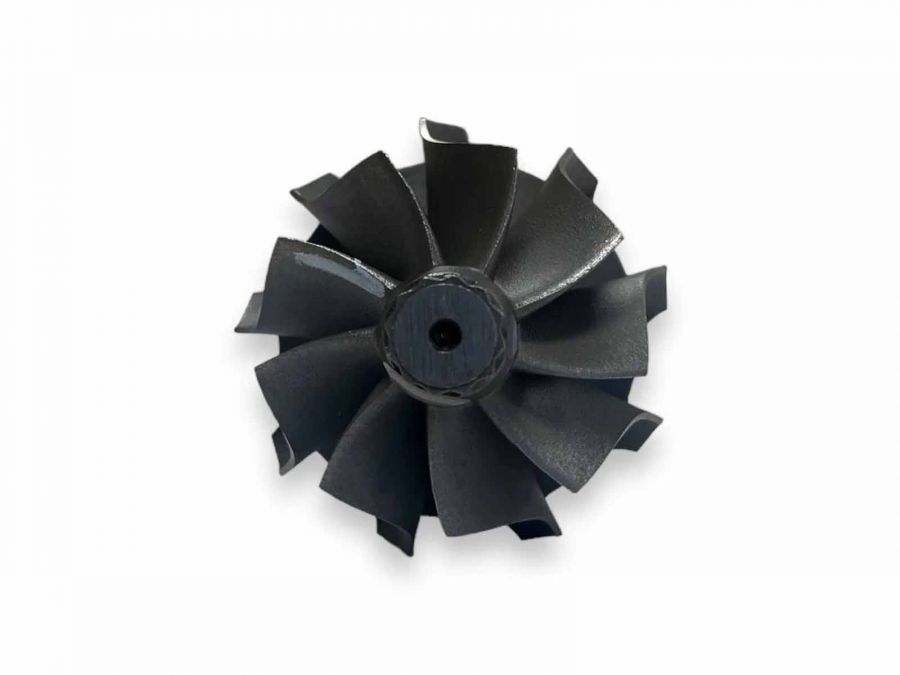

Arbre de turbine 074145701D 704594-0001

GA-02-0153 - Dimensions des pièces

Lames (nombre de lames sur l'arbre et la roue) : 9

Rotation (sens de rotation de l'arbre et de la roue) : standard

Type (type d'arbre et de roue) : élancé

Arrière (Type d'arrière de l'arbre et de la roue) : Ouvert

Segments (Nombre de segments d'arbre et de roue) : Simple

A (taille A) : 47.00

A1 (taille A1) : 47.00

B (taille B) : 38.60

C (taille C) : 8,00

D (taille D) : 7,88

E (taille E) : 5,08

H (taille H) : 23.00

L (taille L) : 92.50

T (taille T) : M5.0X0.8LH

434883-0001, 434883-0033, GA-02-0153

059145701C, 059145701G, 059145702D, 454135-0001, 059145701C, 059145701G, 059145702D, 454135-0002, 059145701C, 059145701G, 059145702D, 454135-0006, 074145701D, 454205-0001, 454205-5001S, 454205-0002, 074145701D, 074145701DV248, 454205-0006, 454205-5006S, 074145701D, 074145701DV248, 454205-0007, 454205-5007S, 454205-9007S, 059145701C, 704594-0001, 704594-0002, 704594-0003, 704594-0004, 704594-0005, 704594-0006, 704594-0007, 704594-0008, 14411VC100, 704594-0009, 704594-0010, 704594-0011, 704594-0012, 704594-0013, 704594-0014, 704594-0015, 704594-0016, 704594-0017, 705954-0001, 144112W203, 705954-0002, 705954-5002S, 144112W203, 705954-0003, 705954-5003S, 144112W203, 705954-0004, 705954-5004S, 705954-0005, 144112W203, 705954-0006, 705954-5006S, 144112W203, 705954-0007, 705954-5007S, 14411VC100, 705954-0008, 705954-5008S, 14411VC100, 705954-0009, 705954-5009S, 144112W203, 705954-0010, 705954-5010S, 14411VC100, 705954-0011, 705954-5011S, 144112W203, 705954-0012, 705954-5012S, 14411VC100, 705954-0013, 705954-5013S, 144112W203, 705954-0014, 705954-5014S, 14411VC100, 705954-0015, 705954-5015S, 14411-VC100, 14411VC100, 705954-0016, 705954-5016S, 14411-VB100, 14411-VC100, 705954-0017, 705954-5017S

Date de mise à jour des données : 2025-02-13 10:08:03
