Moteur Master 2.3 BiTurbo - Défaillances du turbocompresseur et causes des dommages du système BiTurbo

Qu'est-ce que le moteur 2.3 dCi BiTurbo (M9T) et où a-t-il été utilisé ?

Sur les moteurs 2.3 dCi BiTurbo, les pannes de turbocompresseur comptent parmi les problèmes de fonctionnement les plus courants dans le segment des véhicules utilitaires. Dans la pratique, cela concerne principalement les modèles Renault Master et Opel Movano, qui fonctionnent sous des charges élevées, avec un kilométrage important, et dans des conditions propices à la surcharge du système de suralimentation. Ces moteurs utilisés dans le transport commercial atteignent souvent des kilométrages de 35 000 à 60 000 km par an, et la durée de vie totale du moteur peut dépasser 300 000 km.

Le moteur 2.3 dCi BiTurbo portant le code M9T est un moteur diesel à quatre cylindres d'une cylindrée de 2 298 cm³, utilisé dans des versions développant des puissances de 136, 146, 163, 170 et 190 ch. Ce modèle a été installé sur les Renault Master III, Opel Movano, Nissan NV400 et sur certaines variantes de la Mercedes-Benz Classe X 250d.

Chez wiatreo.pl, nous analysons régulièrement les cas de dommages au niveau du groupe turbo sur ces moteurs, tant lors du choix de la génération de turbo appropriée que lors de l'évaluation des causes de pannes récurrentes après régénération ou remplacement. Ce document a un caractère pratique. Nous expliquons les mécanismes réels conduisant à des dommages au système BiTurbo, plutôt que de nous concentrer uniquement sur les symptômes visibles par le conducteur.

Comment fonctionne le système BiTurbo sur le Master 2.3 dCi et quels sont les symptômes d'un turbo endommagé ?

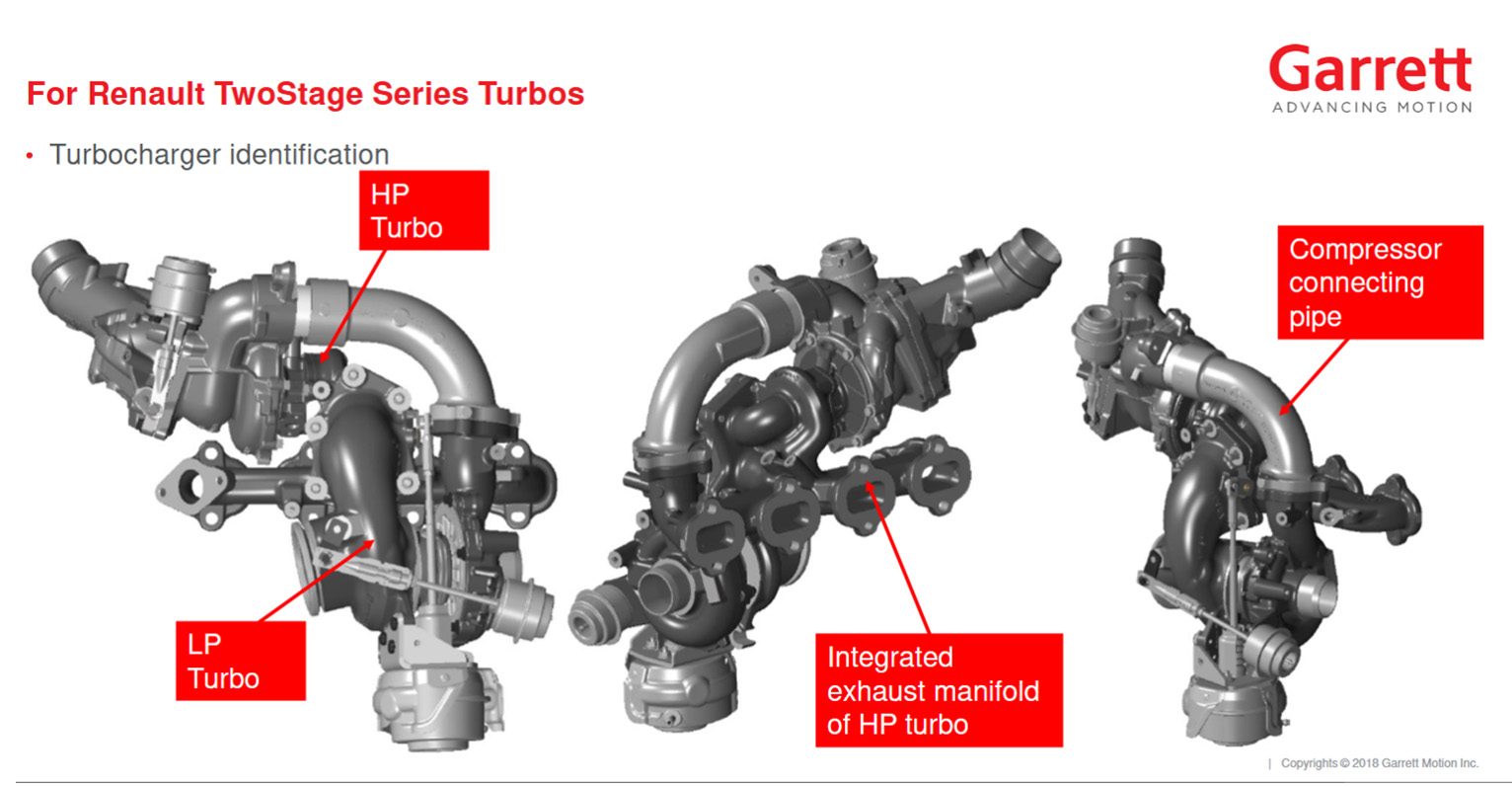

Photo n° 1 : Kit Bi-turbo complet pour moteurs 2.3 dCi / CDTi

Le moteur Master 2.3 BiTurbo utilise une suralimentation à deux étages. Le système se compose de deux turbocompresseurs fonctionnant en séquence. La petite turbine (haute pression) est chargée de créer rapidement de la pression à bas régime. La grande turbine (basse pression) prend le relais à des charges plus élevées et avec un débit d'échappement plus important. Les deux unités fonctionnent ensemble pour assurer une augmentation en douceur du couple et des performances de suralimentation stables sur toute la plage de fonctionnement du moteur.

Une telle conception améliore la flexibilité du groupe motopropulseur, mais accroît la complexité de l'ensemble du système de suralimentation et la dépendance à un débit d'échappement adéquat. La défaillance d'un composant affecte directement le fonctionnement de l'autre. Ces symptômes sont typiques d'une défaillance du turbocompresseur dans le système 2.3 BiTurbo et sont, dans la pratique, reproductibles.

Symptômes d'un turbo endommagé sur le Master 2.3 BiTurbo

Les symptômes les plus courants sont les suivants :

• une perte de puissance et un sous-suralimentation
• sifflement lors de l'accélération
• mise en mode dégradé du moteur
• message « Check Engine », erreurs de pression de suralimentation et de température
• présence d'huile dans le système d'admission
• Fumée d'échappement excessive

En pratique, chacun des symptômes ci-dessus indique un stade différent de l'évolution des dommages.

Un sifflement lors de l'accélération indique le plus souvent un jeu axial naissant, une fuite dans la section chaude ou l'usure des roulements du CHRA du turbocompresseur.

Une perte de puissance et une sous-pression apparaissent lorsque le système n'atteint pas les paramètres de pression requis, souvent accompagnées d'une contre-pression d'échappement accrue ou d'un dysfonctionnement de la soupape de décharge entre les turbines.

La présence d'huile dans l'admission peut indiquer une usure des joints du noyau, des bagues d'étanchéité grippées, une pression d'échappement excessive ou un drain d'huile bouché.

La présence de fumée d'échappement peut indiquer une infiltration d'huile dans la chambre de combustion ou le système d'échappement, ou un problème d'atomisation du carburant.

Dans la grande majorité des cas, ces problèmes concernent les turbocompresseurs Garrett de deuxième génération utilisés sur le 2.3 BiTurbo, qui sont plus sensibles aux conditions de fonctionnement du système d'échappement et aux températures élevées. Souvent, ces symptômes s'accompagnent de codes d'erreur liés à une pression de suralimentation incorrecte.

Codes d'erreur les plus courants en cas de défaillance du turbo 2.3 dCi

Sur le moteur 2.3 dCi BiTurbo, les codes les plus courants sont :

• P0299 – pression de suralimentation trop faible (sous-alimentation)
• P0234 – pression de suralimentation dépassée (surpression)

Ces codes n'indiquent pas directement un dommage au cœur du turbo, mais signalent un dysfonctionnement de l'ensemble du système de suralimentation.

Générations de turbocompresseurs Garrett sur le 2.3 dCi BiTurbo – différences, références et interchangeabilité

Sur les moteurs 2.3 dCi BiTurbo (M9T) utilisés de 2010 à 2024 sur les Renault Master, Opel Movano et Nissan NV400, le constructeur a introduit trois générations de turbocompresseurs Garrett. Le concept de suralimentation à deux étages est resté inchangé, mais des modifications de conception ont affecté la dynamique de fonctionnement et la résistance du système aux charges. Les versions les plus courantes sont celles dont la puissance varie de 136 à 190 ch.

La première génération reposait sur une soupape de commande à dépression classique et une conception de cartouche plus conservatrice. La deuxième génération, connue notamment pour les références 858864 + 858866, a introduit des modifications significatives tant sur le petit que sur le grand turbocompresseur. C'est celle que l'on retrouve le plus souvent dans les véhicules à kilométrage élevé et dans les cas de pannes analysés.

Les principaux changements de la deuxième génération comprenaient :

• Une géométrie modifiée de l'arbre de la petite turbine (haute pression) – amélioration de la vitesse de montée en pression de suralimentation et de la réponse à la charge, mais l'élément rotatif est devenu plus sensible à la surcharge thermique et aux fluctuations des paramètres d'échappement.
• Introduction d'un actionneur électrique dans la grande turbine (basse pression) – par rapport à l'ancienne commande à dépression, il offre une gestion plus précise de la suralimentation, mais comporte davantage d'éléments sujets à l'usure mécanique.
• Modifications de conception du noyau du grand turbocompresseur – dans la pratique, on observe une plus grande sensibilité au développement du jeu axial lors d'un fonctionnement à température élevée et sous forte charge. Dans la deuxième génération, la conception du noyau a changé, ce qui a accru la sensibilité au développement du jeu axial en cas de contre-pression d'échappement élevée.

Les modifications de conception de la deuxième génération concernaient également les éléments de support du noyau, ce qui a encore accru la sensibilité du système aux surcharges axiales à des températures d'échappement élevées.

La troisième génération, identifiée entre autres par le jeu 899306 + 883177, a introduit de nouvelles modifications dans la conception de la grande turbine. D'un point de vue opérationnel, ces différences sont importantes principalement lors du choix de la version appropriée, car les différentes générations ne sont pas entièrement interchangeables. Dans la pratique, les petites turbines sont interchangeables entre les générations, tandis que les grands turbocompresseurs nécessitent l'installation d'une version de conception exactement identique.

La deuxième génération de turbocompresseurs Garrett sur le 2.3 dCi BiTurbo offre une meilleure dynamique et une réponse plus rapide de l'accélérateur, mais se montre plus sensible à un fonctionnement intensif et à des températures d'échappement élevées. Les modifications de conception ont amélioré les paramètres de fonctionnement, mais ont accru la dépendance de la durabilité du système de suralimentation vis-à-vis des conditions de charge.

Colmatage du FAP et défaillance du turbo sur le Master 2.3 BiTurbo – mécanisme de détérioration

Le FAP (filtre à particules diesel) et l'augmentation de la contre-pression d'échappement jouent un rôle essentiel.

Le lien est simple :

un FAP encrassé entraîne une augmentation de la contre-pression → une augmentation de la température des gaz d'échappement → une surcharge des roulements → l'apparition d'un jeu axial → une fuite d'huile → des dommages au cœur du turbo. Un effet similaire se produit en cas de catalyseur bouché ou de mauvais fonctionnement du système SCR.

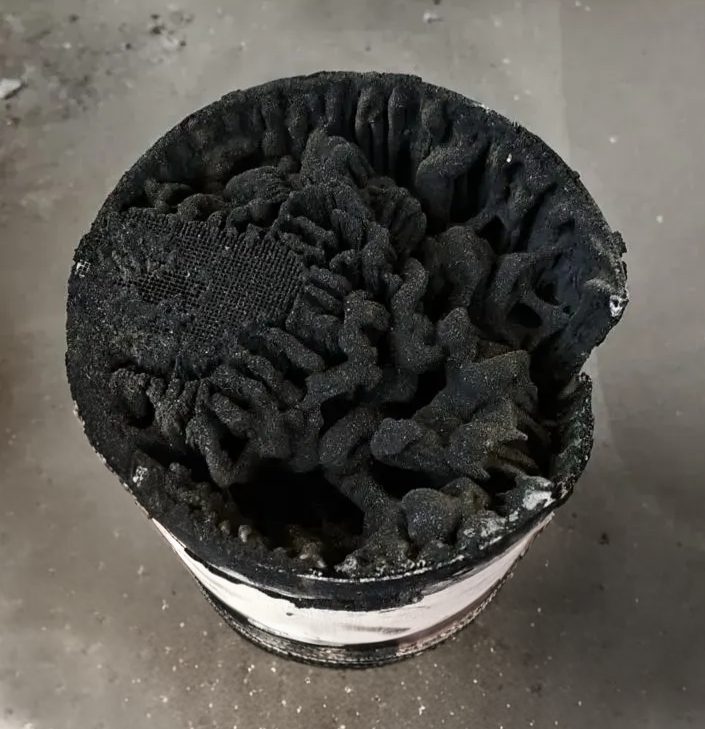

Image n° 2 : FAP bouché retiré d'un Renault Master 2.3 dCi appartenant à un client qui nous a demandé : « Pourquoi la voiture manque-t-elle de puissance ? »

Une contre-pression élevée empêche également l'évacuation correcte de l'huile du corps du turbo, ce qui accélère encore davantage l'usure des joints.

Lors de trajets courts, le FAP n'atteint pas la température de régénération. La suie s'accumule dans le filtre et le turbocompresseur fonctionne sous une charge de pression accrue. Lors de longs trajets et à forte charge, une usure thermique se produit : la température élevée des gaz d'échappement affecte directement le cœur du turbo et le mécanisme de commande. On observe également des cas de brûlure de la structure du FAP lors d'un fonctionnement prolongé à forte charge, ce qui modifie la nature du flux d'échappement et déstabilise davantage le fonctionnement de la suralimentation.

Un autre facteur de risque est le mauvais fonctionnement des injecteurs. Une atomisation incorrecte du carburant augmente la température des gaz d'échappement et accélère la dégradation des éléments rotatifs.

La grande turbine (basse pression), qui fonctionne avec un débit plus important et à une température plus élevée, est la plus exposée. Conduire avec un FAP encrassé entraîne une augmentation du jeu axial, le grippage de la bague d'étanchéité, le frottement des aubes contre le carter et, par conséquent, l'endommagement de l'ensemble du système BiTurbo.

Injecteurs défectueux et surchauffe du turbo sur le 2.3 dCi BiTurbo

Sur les moteurs 2.3 dCi BiTurbo, les injecteurs posent un sérieux problème. Le mélange non brûlé s'enflamme dans le collecteur d'échappement, provoquant une augmentation soudaine de la température des gaz d'échappement.

La température élevée sollicite directement le cœur du turbocompresseur et son mécanisme de commande. La soupape de décharge se grippe ou son mouvement est restreint, et le système cesse de contrôler correctement la pression de suralimentation. Cela entraîne une surchauffe et une surcharge de l'ensemble du système. Une température élevée peut également endommager les joints du collecteur d'échappement et déformer les éléments de commande.

Dans ces conditions, même un turbocompresseur neuf ne tiendra pas longtemps. Sans résoudre le problème des injecteurs, la panne réapparaîtra quelle que soit la version utilisée dans le système BiTurbo.

Comment prolonger la durée de vie du turbocompresseur sur le moteur Master 2.3 BiTurbo

La durabilité du turbocompresseur sur le moteur Master 2.3 BiTurbo dépend du contrôle de l'ensemble du système – non seulement de la suralimentation elle-même, mais aussi des paramètres de combustion et du débit d'échappement. Les mesures suivantes ont un impact direct sur la réduction du risque de jeu axial et de dommages au cœur du turbocompresseur. Dans de nombreux cas, la régénération du turbocompresseur du Master 2.3 ne suffit pas à elle seule à éliminer le problème si la cause de l'augmentation de la contre-pression ou de la surchauffe du système n'a pas été supprimée.

Le coût de remplacement d'un turbo 2.3 dCi BiTurbo est important ; il est donc crucial de diagnostiquer correctement la cause de la panne avant d'installer un composant neuf ou régénéré.

Le système BiTurbo est de conception durable, à condition qu'il fonctionne dans des conditions appropriées. Sur ces unités, le turbocompresseur ne tombe pas en panne sans raison : son état reflète toujours celui de l'ensemble du système.

En résumé, sur le moteur Master 2.3 BiTurbo, une défaillance du turbo résulte presque toujours de paramètres de combustion perturbés ou d'une contre-pression accrue.

FAQ

Quelles sont les spécifications techniques du moteur 2.3 dCi BiTurbo (M9T) ?

Le moteur 2.3 dCi BiTurbo, dont le code de construction est M9T, est un moteur diesel à quatre cylindres d'une cylindrée de 2 298 cm³. La production de ce modèle s'est étendue de 2010 à 2024. Selon la version, il développe 136, 146, 163, 170 ou 190 ch. Ce moteur a principalement été utilisé dans des véhicules utilitaires tels que le Renault Master, l'Opel Movano et le Nissan NV400.

Quel couple le moteur 2.3 dCi BiTurbo génère-t-il ?

Selon la variante de puissance, le moteur 2.3 dCi BiTurbo atteint un couple de l'ordre de 340-450 Nm. Un couple élevé disponible à bas régime est essentiel pour le transport commercial et l'exploitation en charge, ce qui influe simultanément sur les conditions de fonctionnement du système BiTurbo.

À quelle norme d'émissions le moteur M9T est-il conforme ?

Le moteur M9T a été proposé dans des versions conformes aux normes d'émissions Euro 5 et Euro 6. Les versions Euro 6 étaient équipées d'un système SCR (réduction catalytique sélective) et d'un filtre à particules (DPF), ce qui a une incidence directe sur la température des gaz d'échappement et les conditions de fonctionnement du turbocompresseur.

Pourquoi le turbo du Master 2.3 BiTurbo tombe-t-il en panne ?

La cause la plus fréquente de défaillance du turbocompresseur sur le moteur 2.3 dCi BiTurbo (M9T) est l'augmentation de la contre-pression d'échappement provoquée par un filtre DPF encrassé ou un mauvais fonctionnement des injecteurs. Une température d'échappement élevée entraîne une surcharge du palier central, l'apparition d'un jeu axial et des fuites d'huile dans le système d'admission. Cela résulte le plus souvent d'une combustion et d'un flux d'échappement perturbés.
