Silnik Master 2.3 BiTurbo – awarie turbosprężarki i przyczyny uszkodzeń systemu BiTurbo

Co to jest silnik 2.3 dCi BiTurbo (M9T) i gdzie był stosowany

W jednostkach 2.3 dCi BiTurbo awarie turbosprężarki należą do najczęstszych problemów eksploatacyjnych w segmencie pojazdów dostawczych. W praktyce dotyczy to głównie modeli Renault Master oraz Opel Movano, które pracują z wysokim obciążeniem, na dużych przebiegach i w warunkach sprzyjających przeciążeniom układu doładowania. Te jednostki w transporcie komercyjnym często osiągają przebiegi rzędu 35–60 tys. km rocznie, a całkowity trwałość jednostki może przekraczać 500–600 tys. km.

Jednostka 2.3 dCi BiTurbo oznaczona kodem M9T to czterocylindrowy silnik wysokoprężny o pojemności 2298 cm³, stosowany w wersjach o mocy 136, 146, 163, 170 oraz 190 KM. Konstrukcja ta była montowana w Renault Master III, Opel Movano, Nissan NV400 oraz w wybranych wariantach Mercedes-Benz klasy X 250d.

W wiatreo.pl regularnie analizujemy przypadki uszkodzeń zespołów turbodoładowania w tych jednostkach — zarówno przy doborze odpowiedniej generacji turbosprężarki, jak i przy ocenie przyczyn powtarzających się usterek po regeneracji lub wymianie. Ten materiał ma charakter praktyczny. Wyjaśniamy rzeczywiste mechanizmy prowadzące do uszkodzeń systemu BiTurbo, zamiast skupiać się wyłącznie na objawach widocznych dla kierowcy.

Jak działa system BiTurbo w Master 2.3 dCi i jakie są objawy uszkodzonej turbiny?

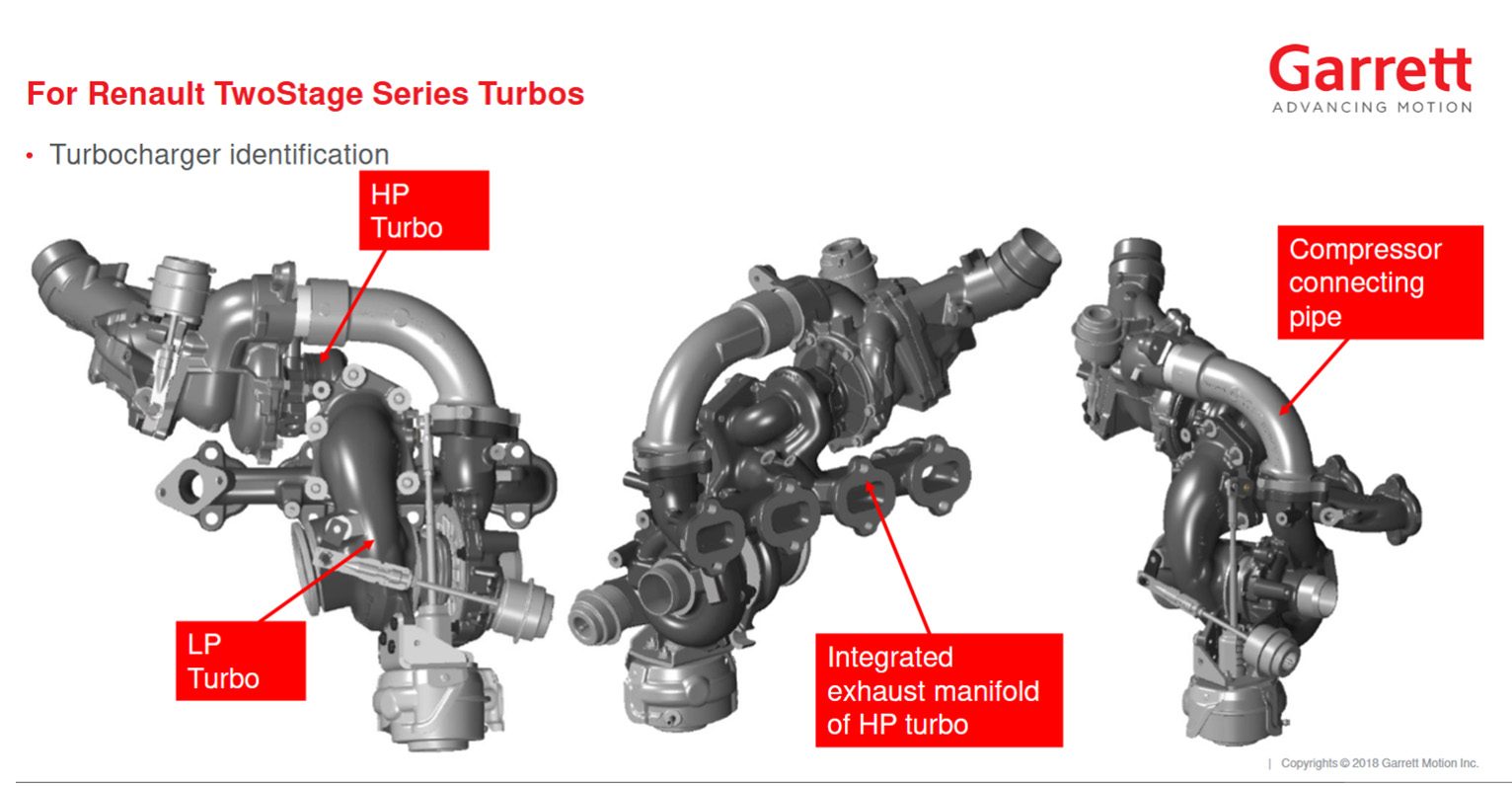

Obrazek nr 1: Zestaw bi-turbo do silników 2.3 dCi / CDTi w całości

W układzie Silnik Master 2.3 BiTurbo zastosowano dwustopniowe doładowanie. System składa się z dwóch turbosprężarek pracujących sekwencyjnie. Mała turbina (High Pressure) odpowiada za szybkie budowanie ciśnienia przy niskich obrotach. Duża turbina (Low Pressure) przejmuje pracę przy wyższym obciążeniu i większym przepływie spalin. Obie jednostki współpracują ze sobą, aby zapewnić płynny przyrost momentu obrotowego oraz stabilną wydajność doładowania w całym zakresie pracy silnika.

Taka konstrukcja poprawia elastyczność jednostki napędowej, ale zwiększa złożoność całego układu doładowania i zależność od prawidłowego przepływu spalin. Awaria jednego elementu wpływa bezpośrednio na pracę drugiego. Objawy te są typowe dla awarii turbosprężarki w systemie 2.3 BiTurbo i w praktyce mają powtarzalny charakter.

Objawy uszkodzonej turbiny w Master 2.3 BiTurbo

Najczęstsze objawy to:

• spadek mocy i niedoładowanie;

• gwizdanie podczas przyspieszania;

• tryb awaryjny silnika;

• komunikat check engine, błędy ciśnienia doładowania oraz temperatury;

• olej w układzie dolotowym;

• nadmierne dymienie z wydechu

W praktyce każdy z powyższych objawów wskazuje na inny etap rozwoju uszkodzenia.

Gwizdanie podczas przyspieszania najczęściej oznacza rozwijający się luz osiowy, nieszczelność w części gorącej lub zużycie łożysk korasa turbosprężarki.

Spadek mocy i niedoładowanie pojawiają się, gdy układ nie osiąga wymaganych parametrów ciśnienia, często przy zwiększonym przeciwciśnieniu spalin lub nie działającym w należący sposób zaworu upustowego między turbinami.

Olej w dolocie może świadczyć o zużyciu uszczelnień rdzenia, zapieczonych pierścieniach uszczelniających, zbyt dużym ciśnieniu na wydechu albo przetkaniu spływu olejowego.

Dymienie z wydechu, może oznaczać przedostawanie się oleju do komory spalania czy układu wydechowego lub problem z rozpylaniem paliwa.

W zdecydowanej większości przypadków problemy te dotyczą turbosprężarek drugiej generacji Garrett stosowanych w 2.3 BiTurbo, które są bardziej wrażliwe na warunki pracy układu spalinowego oraz podwyższoną temperaturę. Często symptomy te towarzyszą kodom błędów związanym z nieprawidłowym ciśnieniem doładowania.

Najczęstsze kody błędów przy awarii turbiny 2.3 dCi

W jednostce 2.3 dCi BiTurbo najczęściej pojawiają się:

• P0299 – zbyt niskie ciśnienie doładowania (niedoładowanie)

• P0234 – przekroczenie ciśnienia doładowania (przeładowanie)

Kody te nie wskazują bezpośrednio uszkodzenia rdzenia turbiny, lecz informują o zaburzeniu pracy całego układu doładowania.

Generacje turbosprężarek Garrett w 2.3 dCi BiTurbo – różnice, numery i zamienność

W jednostkach 2.3 dCi BiTurbo (M9T) stosowanych od 2010 do 2024 roku w Renault Master, Opel Movano oraz Nissan NV400 producent wprowadził trzy generacje turbosprężarek Garrett. Koncepcja dwustopniowego doładowania pozostała niezmienna, jednak zmiany konstrukcyjne wpływały na dynamikę pracy i odporność układu na obciążenia. Najczęściej spotykane są wersje o mocy od 136 do 190 KM.

Pierwsza generacja opierała się na klasycznym sterowaniu podciśnieniowym i bardziej zachowawczej konstrukcji rdzenia. Druga generacja, znana m.in. z zestawu 858864 + 858866, wprowadziła istotne modyfikacje zarówno w małej, jak i dużej turbosprężarce. To właśnie ona najczęściej pojawia się w pojazdach z dużymi przebiegami i w analizowanych przypadkach usterek.

Kluczowe zmiany drugiej generacji obejmowały:

• Zmodyfikowaną geometrię wału małej turbiny (High Pressure) – poprawiono szybkość budowania ciśnienia doładowania i reakcję na obciążenie, jednak element wirujący stał się bardziej wrażliwy na przeciążenia cieplne oraz wahania parametrów spalin.

• Wprowadzenie elektrycznego sterownika w dużej turbinie (Low Pressure) – w porównaniu z wcześniejszym sterowaniem podciśnieniowym zapewnia on dokładniejsze zarządzanie doładowaniem, ale zawiera więcej elementów podatnych na zużycie mechaniczne.

• Modyfikacje konstrukcyjne rdzenia dużej turbosprężarki – w praktyce obserwuje się większą podatność na rozwój luzu osiowego przy pracy w podwyższonej temperaturze i pod dużym obciążeniem. W drugiej generacji konstrukcja rdzenia uległa zmianie, co zwiększyło podatność na rozwój luzu osiowego przy wysokim przeciwciśnieniu spalin.

Zmiany konstrukcyjne w drugiej generacji dotyczyły również elementów podporowych rdzenia, co dodatkowo zwiększyło wrażliwość układu na przeciążenia osiowe przy wysokiej temperaturze spalin.

Trzecia generacja, identyfikowana m.in. przez zestaw 899306 + 883177, wprowadziła dalsze zmiany w konstrukcji dużej turbiny. Z punktu widzenia eksploatacyjnego różnice te mają znaczenie przede wszystkim przy doborze właściwej wersji, ponieważ poszczególne generacje nie są w pełni zamienne. Małe turbiny w praktyce są wzajemnie zamienne między generacjami, natomiast duże turbosprężarki wymagają montażu dokładnie tej samej wersji konstrukcyjnej.

Druga generacja turbosprężarek Garrett w 2.3 dCi BiTurbo zapewnia lepszą dynamikę i szybszą reakcję na gaz, lecz wykazuje większą podatność na intensywną eksploatację oraz podwyższoną temperaturę spalin. Zmiany konstrukcyjne poprawiły parametry pracy, ale zwiększyły zależność trwałości układu doładowania od warunków obciążenia.

Zapchany DPF a awaria turbiny w Master 2.3 BiTurbo – mechanizm uszkodzenia

Kluczowe znaczenie ma filtr DPF (Diesel Particulate Filter) oraz rosnące przeciwciśnienie spalin.

Zależność jest prosta:

zapchany DPF powoduje wzrost przeciwciśnienia → wzrost temperatury spalin → przeciążenie łożyskowania → rozwój luzu osiowego → wyciek oleju → uszkodzenie rdzenia turbiny. Podobny efekt występuje przy niedrożnym katalizatorze lub nieprawidłowej pracy układu SCR.

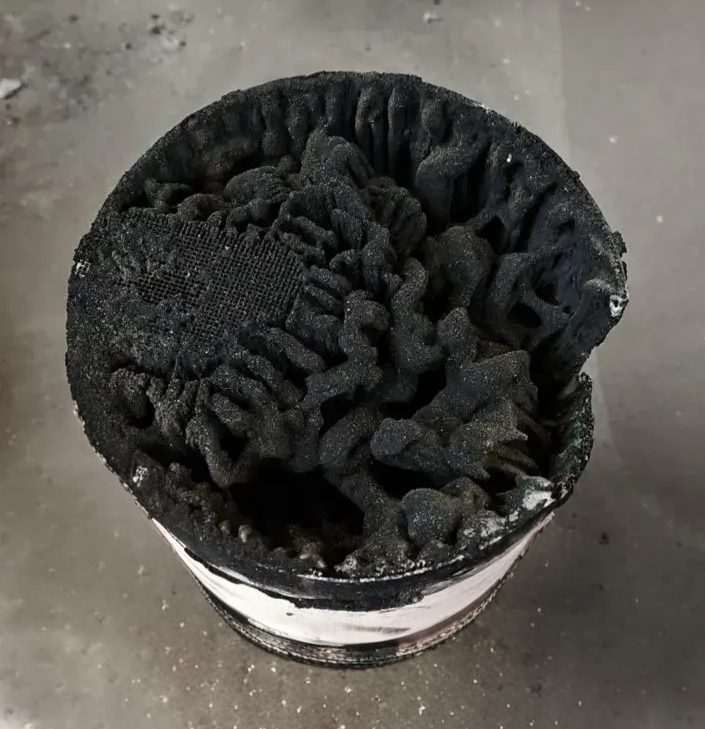

Obrazek nr 2: Zatkany DPF zdjęty z Renault Master 2.3 dCi od klienta który zwrócił się z zapytaniem: “Dlaczego auto może nie mieć mocy?”

Wysokie przeciwciśnienie utrudnia również prawidłowy odpływ oleju z rdzenia turbiny, co dodatkowo przyspiesza zużycie uszczelnień.

Przy krótkich trasach DPF nie osiąga temperatury regeneracji. Sadza gromadzi się w filtrze, a turbosprężarka pracuje pod zwiększonym obciążeniem ciśnieniowym. Przy długich trasach i wysokim obciążeniu dochodzi do zużycia termicznego – wysoka temperatura spalin bezpośrednio oddziałuje na rdzeń oraz mechanizm regulacyjny. Zdarzają się także przypadki wypalenia struktury DPF przy długotrwałej pracy pod wysokim obciążeniem, co zmienia charakter przepływu spalin i dodatkowo destabilizuje pracę doładowania.

Dodatkowym czynnikiem ryzyka jest nieprawidłowa praca wtryskiwaczy. Niewłaściwe rozpylanie paliwa podnosi temperaturę spalin i przyspiesza degradację elementów wirujących.

Najbardziej narażona jest duża turbina (Low Pressure), która pracuje przy większym przepływie i wyższej temperaturze. Jazda z zapchanym DPF prowadzi do narastania luzu osiowego, zapiekania pierścieni uszczelniających, przycierania łopatek o korpus i w konsekwencji do uszkodzenia całego układu BiTurbo.

Niesprawne wtryski a przegrzewanie turbiny w 2.3 dCi BiTurbo

W jednostkach 2.3 dCi BiTurbo poważnym problemem są wtryskiwacze. Niedopalona mieszanka dopala się w kolektorze wydechowym, co powoduje gwałtowny wzrost temperatury spalin.

Wysoka temperatura bezpośrednio obciąża rdzeń turbosprężarki oraz mechanizm regulacyjny. Dochodzi do zapieczenia zaworu wastegate lub ograniczenia jego ruchu, a układ przestaje prawidłowo kontrolować ciśnienie doładowania. To prowadzi do przegrzewania i przeciążeń całego układu. Podwyższona temperatura może również prowadzić do uszkodzenia uszczelek kolektora wydechowego oraz deformacji elementów sterujących.

W takich warunkach nawet nowa turbosprężarka nie wytrzyma długo. Bez usunięcia problemu wtryskiwaczy awaria powróci niezależnie od zastosowanej wersji w systemie BiTurbo.

Jak wydłużyć żywotność turbosprężarki w Silniku Master 2.3 BiTurbo

Trwałość turbosprężarki w Silniku Master 2.3 BiTurbo zależy od kontroli całego układu – nie tylko samego doładowania, lecz także parametrów spalania i przepływu spalin. Poniższe działania mają bezpośredni wpływ na ograniczenie ryzyka luzu osiowego oraz uszkodzenia rdzenia. W wielu przypadkach sama regeneracja turbiny Master 2.3 nie eliminuje problemu, jeśli nie została usunięta przyczyna wzrostu przeciwciśnienia lub przegrzewania układu.

Koszt wymiany turbiny 2.3 dCi BiTurbo jest znaczący, dlatego prawidłowa diagnostyka przyczyny awarii ma kluczowe znaczenie przed montażem nowego lub regenerowanego podzespołu.

System BiTurbo jest konstrukcją trwałą, o ile pracuje w prawidłowych warunkach. W tych jednostkach turbosprężarka nie ulega uszkodzeniu bez przyczyny – jej stan zawsze odzwierciedla kondycję całego układu.

Podsumowując, w silniku Master 2.3 BiTurbo awaria turbiny niemal zawsze wynika z zaburzenia parametrów spalania lub wzrostu przeciwciśnienia.

FAQ

Jakie dane techniczne ma silnik 2.3 dCi BiTurbo (M9T)?

Silnik 2.3 dCi BiTurbo o kodzie konstrukcyjnym M9T to czterocylindrowa jednostka wysokoprężna o pojemności 2298 cm³. Produkcja tej konstrukcji trwała od 2010 do 2024 roku. W zależności od wersji rozwija moc 136, 146, 163, 170 lub 190 KM. Silnik był stosowany głównie w pojazdach dostawczych, takich jak Renault Master, Opel Movano oraz Nissan NV400.

Jaki moment obrotowy generuje jednostka 2.3 dCi BiTurbo?

W zależności od wariantu mocowego jednostka 2.3 dCi BiTurbo osiąga moment obrotowy w zakresie około 340-450 Nm. Wysoki moment dostępny przy niskich obrotach jest kluczowy dla transportu komercyjnego i pracy pod obciążeniem, co jednocześnie wpływa na warunki pracy systemu BiTurbo.

Jaką normę emisji spełnia silnik M9T?

Silnik M9T występował w wersjach spełniających normy emisji Euro 5 oraz Euro 6. Warianty Euro 6 wyposażono w układ SCR (Selective Catalytic Reduction) oraz filtr DPF, co bezpośrednio wpływa na temperaturę spalin i warunki pracy turbosprężarki.

Dlaczego turbina w Master 2.3 BiTurbo ulega awarii?

Najczęstszą przyczyną awarii turbosprężarki w silniku 2.3 dCi BiTurbo (M9T) jest wzrost przeciwciśnienia spalin spowodowany zapchanym filtrem DPF lub nieprawidłową pracą wtryskiwaczy. Podwyższona temperatura spalin prowadzi do przeciążenia łożyskowania rdzenia, rozwoju luzu osiowego oraz wycieku oleju do układu dolotowego. Najczęściej jest to skutek zaburzenia spalania i przepływu spalin.
