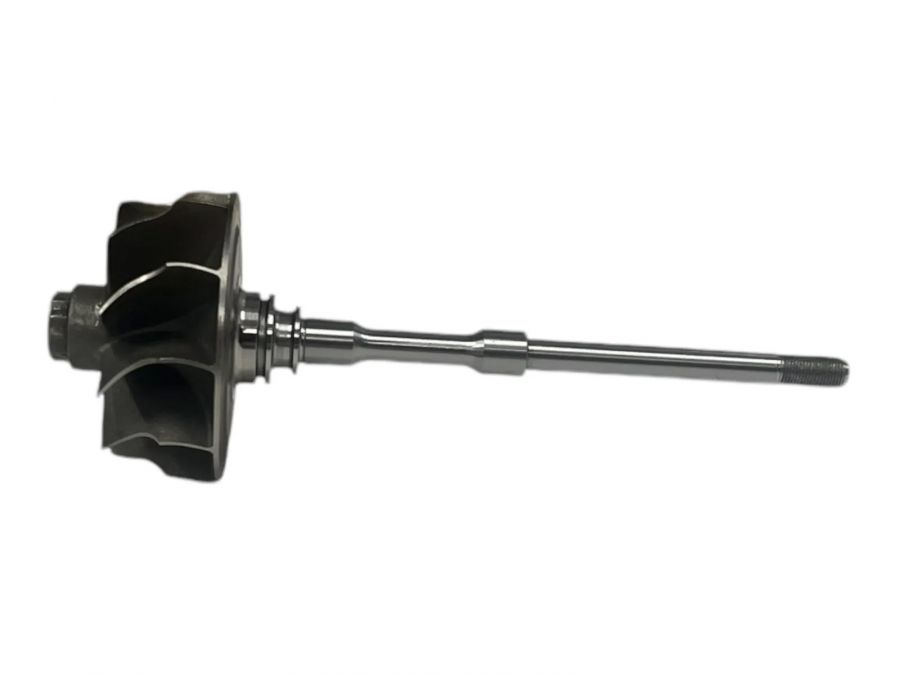

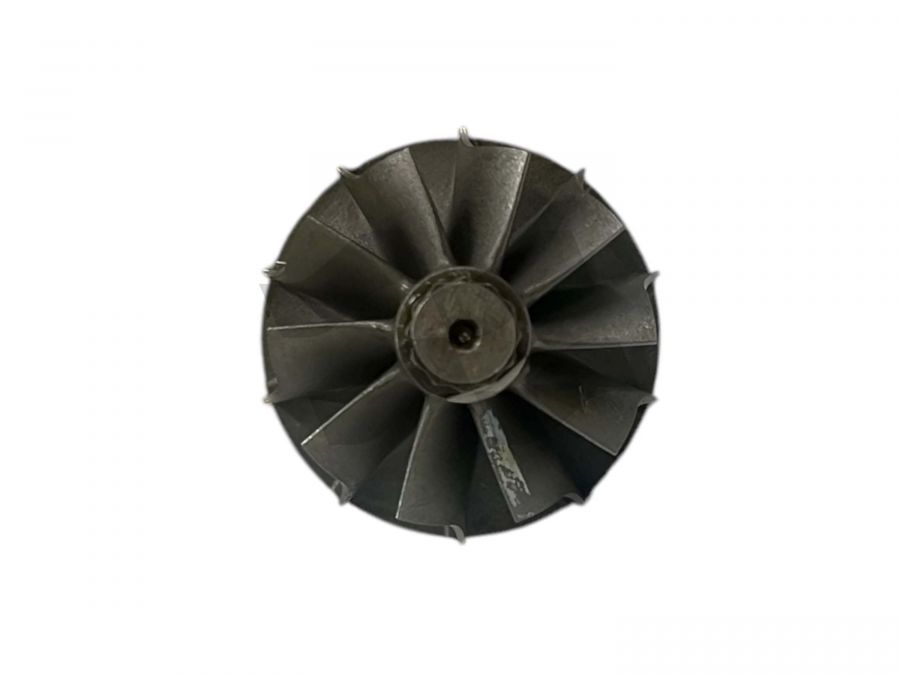

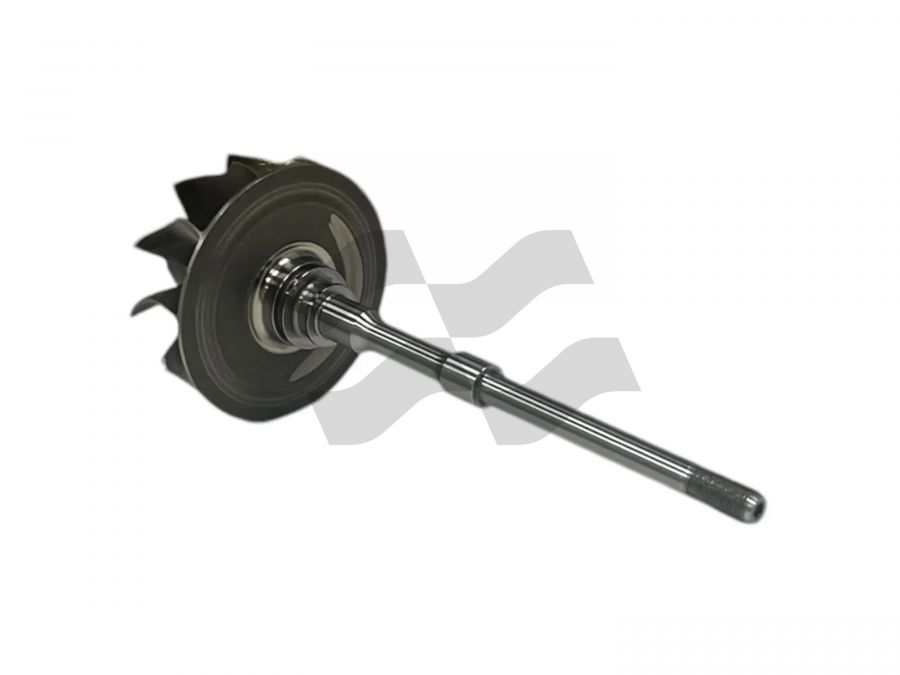

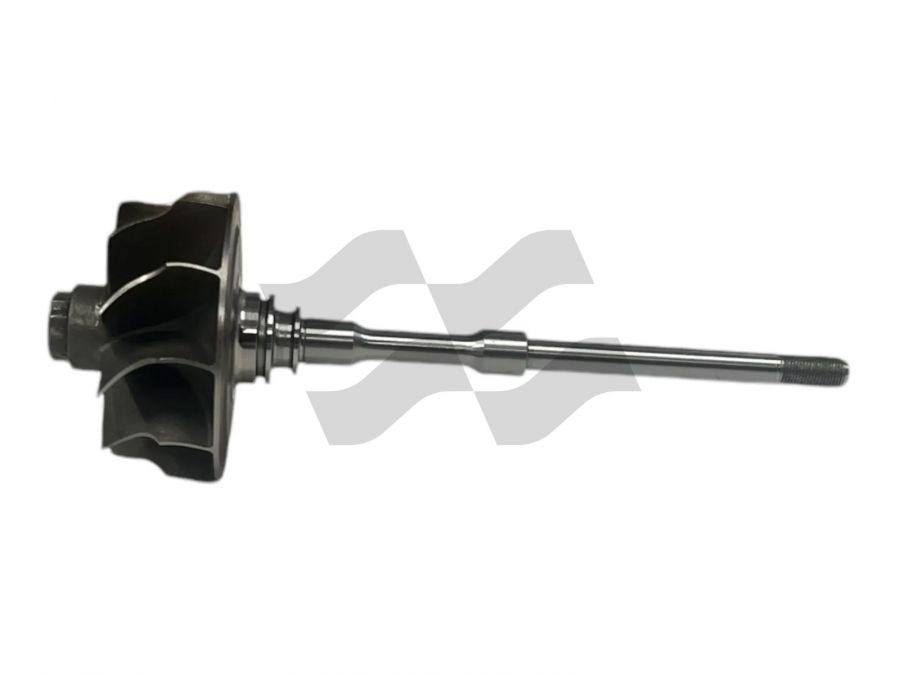

Вал турбины VIGL 8974350061 V41VAT-S0105B

IH-02-0047 — Таблица совместимости

Ротор турбины IH-02-0047 — Таблица совместимости

TURBO MAKER	TURBO MODEL	TURBO REFERENCE	TURBO PART NUMBER	TURBO OE NUMBER
IHI	RHV4-874053P24NHBRS3812CH	VIGL	V41VAT-S0039B, VAD20039, VIGL	8981320703
IHI	RHV4-874053P24NHBRS4113CE	VIGM	V41VAT-S0045B, VAD20045, VIGM	8981320692
IHI	RHV4	VIIH	V41VAT-S0091B, VIIH	8982216741
IHI	RHV4	VIIO	V41VAT-S0099B, VIIO	8982356271
IHI	RHV4	VIIP	V41VAT-S0100B, VIIP	8982356281
IHI	RHV4	VIJE	V41VAT-S0105B, VIJE	8974350061
IHI	RHV4	VIJF	V41VAT-S0106B, VIJF	8974350071
IHI	RHV4	VT17	V41VAT-S0079B, VT17	1515A222



IH-02-0047 - Размеры деталей

Лопасти (количество лопастей вала и колеса): 10

Вращение (направление вращения вала и колеса): стандартное

Тип (тип вала и колеса): Тонкий

Задняя часть (тип задней части вала и колеса): Полная

П.Р. (количество поршневых колец вала и колеса): Одинарный

A (Размер A): 44.60

A1 (Размер A1): 44.60

B (Размер B): 39.50

C (размер C): 9,20

D (размер D): 7,40

E (размер E): 5,10

H (размер H): 21.00

L (размер L): 96.00

T (размер T): M5.0X0.5LH

---

IH-02-0047

---

8981320703, V41VAT-S0039B, VAD20039, VIGL, 8981320692, V41VAT-S0045B, VAD20045, VIGM, 8982216741, V41VAT-S0091B, VIIH, 8982356271, V41VAT-S0099B, VIIO, 8982356281, V41VAT-S0100B, VIIP, 8974350061, V41VAT-S0105B, VIJE, 8974350071, V41VAT-S0106B, VIJF, 1515A222, V41VAT-S0079B, VT17

---
