Двигатель Master 2.3 BiTurbo – поломки турбокомпрессора и причины повреждений системы BiTurbo

Что такое двигатель 2.3 dCi BiTurbo (M9T) и где он применялся

В агрегатах 2.3 dCi BiTurbo поломки турбокомпрессора относятся к наиболее частым эксплуатационным проблемам в сегменте коммерческих автомобилей. На практике это касается в основном моделей Renault Master и Opel Movano, которые работают при высокой нагрузке, с большими пробегами и в условиях, способствующих перегрузкам системы наддува. Эти агрегаты в коммерческом транспорте часто достигают пробегов порядка 35-60 тыс. км ежегодно, а общая долговечность агрегата может превышать 500-600 тыс. км.

Агрегат 2.3 dCi BiTurbo с кодом M9T – это четырёхцилиндровый дизельный двигатель объёмом 2298 см³, применявшийся в версиях мощностью 136, 146, 163, 170 и 190 л.с. Эта конструкция устанавливалась на Renault Master III, Opel Movano, Nissan NV400, а также на некоторые варианты Mercedes-Benz X-класса 250d.

На сайте wiatreo.pl мы регулярно анализируем случаи повреждений узлов турбонаддува в этих агрегатах – как при подборе соответствующего поколения турбокомпрессора, так и при оценке причин повторяющихся неисправностей после регенерации или замены. Этот материал имеет практический характер. Мы объясняем реальные механизмы, приводящие к повреждениям системы BiTurbo, вместо того чтобы сосредоточиться исключительно на симптомах, видимых водителю.

Как работает система BiTurbo в Master 2.3 dCi и каковы признаки повреждённой турбины?

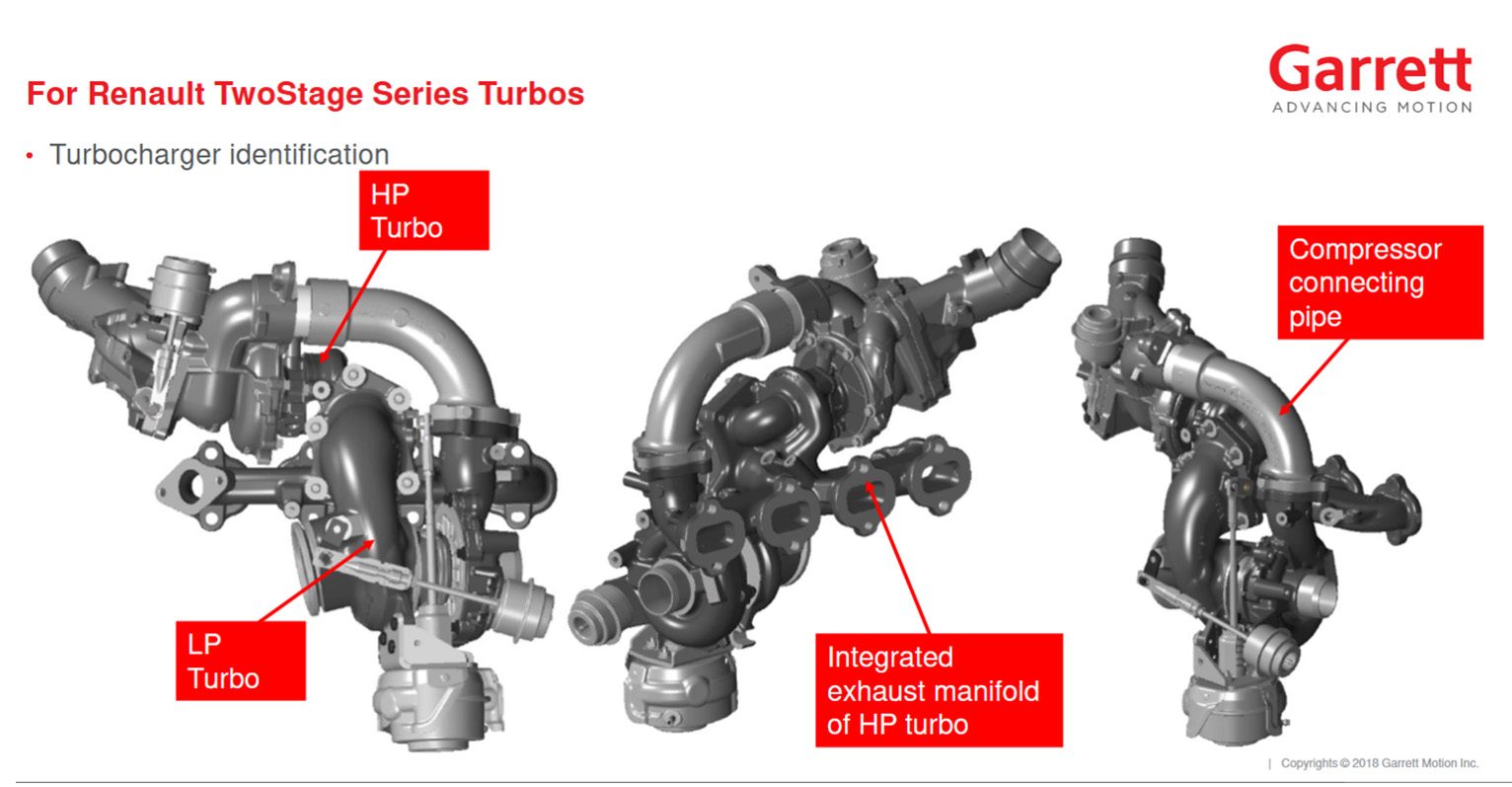

Изображение № 1: Комплект bi-turbo установленый на двигателях 2.3 dCi / CDTi в собраном виде

В двигателе Master 2.3 BiTurbo применён двухступенчатый наддув. Система состоит из двух турбокомпрессоров, работающих последовательно. Малая турбина (High Pressure) отвечает за быстрое создание давления при низких оборотах. Большая турбина (Low Pressure) принимает на себя работу при более высокой нагрузке и большем потоке выхлопных газов. Обе установки работают совместно, чтобы обеспечить плавный прирост крутящего момента и стабильную производительность наддува во всём диапазоне работы двигателя.

Такая конструкция улучшает эластичность силового агрегата, но увеличивает сложность всей системы наддува и зависимость от правильного потока выхлопных газов. Поломка одного элемента непосредственно влияет на работу другого. Эти симптомы типичны для поломки турбокомпрессора в системе 2.3 BiTurbo и на практике имеют повторяющийся характер.

Признаки повреждённой турбины в Master 2.3 BiTurbo

Наиболее частые симптомы:

• падение мощности и недодув турбины
• свист при разгоне
• аварийный режим двигателя
• сообщение check engine, ошибки давления наддува и температуры
• масло в системе впуска
• чрезмерное дымление из выхлопа

На практике каждый из вышеперечисленных симптомов указывает на разный этап развития повреждения.

Свист при разгоне чаще всего означает развивающийся осевой люфт, негерметичность в горячей части или износ подшипников картриджа турбокомпрессора.

Падение мощности и недостаточный наддув появляются, когда система не достигает требуемых параметров давления, часто при повышенном противодавлении выхлопных газов или неправильно работающем перепускном клапане между турбинами.

Масло во впуске может свидетельствовать об износе уплотнений картриджа, закоксованных уплотнительных кольцах, слишком высоком давлении на выхлопе или засорении маслослива.

Дымление из выхлопа может означать проникновение масла в камеру сгорания или систему выхлопа, либо проблему с распылением топлива.

В подавляющем большинстве случаев эти проблемы касаются турбокомпрессоров второго поколения Garrett, применяемых в 2.3 BiTurbo, которые более чувствительны к условиям работы системы выхлопа и повышенной температуре. Часто эти симптомы сопровождаются кодами ошибок, связанными с неправильным давлением наддува.

Наиболее частые коды ошибок при поломке турбины 2.3 dCi

В агрегате 2.3 dCi BiTurbo чаще всего появляются:

• P0299 – слишком низкое давление наддува (недостаточный наддув)
• P0234 – превышение давления наддува (избыточный наддув)

Эти коды не указывают напрямую на повреждение картриджа турбины, а информируют о нарушении работы всей системы наддува.

Поколения турбокомпрессоров Garrett в 2.3 dCi BiTurbo – различия, номера и взаимозаменяемость

В агрегатах 2.3 dCi BiTurbo (M9T), применявшихся с 2010 по 2024 год в Renault Master, Opel Movano и Nissan NV400, производитель внедрил три поколения турбокомпрессоров Garrett. Концепция двухступенчатого наддува осталась неизменной, однако конструктивные изменения влияли на динамику работы и устойчивость системы к нагрузкам. Наиболее часто встречаются версии мощностью от 136 до 190 л.с.

Первое поколение основывалось на классическом вакуумном управлении и более консервативной конструкции картриджа. Второе поколение, известное в частности из комплекта 858864 + 858866, внесло существенные модификации как в малый, так и в большой турбокомпрессор. Именно оно чаще всего встречается на автомобилях с большими пробегами и в анализируемых случаях неисправностей.

Ключевые изменения второго поколения включали:

• Модифицированную геометрию вала малой турбины (High Pressure) – улучшена скорость создания давления наддува и отклик на нагрузку, однако вращающийся элемент стал более чувствительным к тепловым перегрузкам и колебаниям параметров выхлопных газов.
• Внедрение электрического актуатора в большой турбине (Low Pressure) – по сравнению с предыдущим вакуумным управлением обеспечивает более точное управление наддувом, но содержит больше элементов, подверженных механическому износу.
• Конструктивные модификации картриджа большого турбокомпрессора – на практике наблюдается большая склонность к развитию осевого люфта при работе при повышенной температуре и под большой нагрузкой. Во втором поколении конструкция картриджа изменилась, что увеличило склонность к развитию осевого люфта при высоком противодавлении выхлопных газов.

Конструктивные изменения во втором поколении касались также опорных элементов картриджа, что дополнительно увеличило чувствительность системы к осевым перегрузкам при высокой температуре выхлопных газов.

Третье поколение, идентифицируемое в частности комплектом 899306 + 883177, внесло дальнейшие изменения в конструкцию большой турбины. С эксплуатационной точки зрения эти различия имеют значение прежде всего при подборе правильной версии, поскольку отдельные поколения не полностью взаимозаменяемы. Малые турбины на практике взаимозаменяемы между поколениями, тогда как большие турбокомпрессоры требуют монтажа точно такой же конструктивной версии.

Второе поколение турбокомпрессоров Garrett в 2.3 dCi BiTurbo обеспечивает лучшую динамику и более быструю реакцию на газ, но проявляет большую склонность к интенсивной эксплуатации и повышенной температуре выхлопных газов. Конструктивные изменения улучшили рабочие параметры, но увеличили зависимость долговечности системы наддува от условий нагрузки.

Забитый DPF и поломка турбины в Master 2.3 BiTurbo – механизм повреждения

Ключевое значение имеет фильтр DPF (Diesel Particulate Filter) и растущее противодавление выхлопных газов.

Зависимость проста:

забитый DPF вызывает рост противодавления → увеличение температуры выхлопных газов → перегрузка подшипников → развитие осевого люфта → утечка масла → повреждение картриджа турбины. Аналогичный эффект возникает при забитом катализаторе или неправильной работе системы SCR.

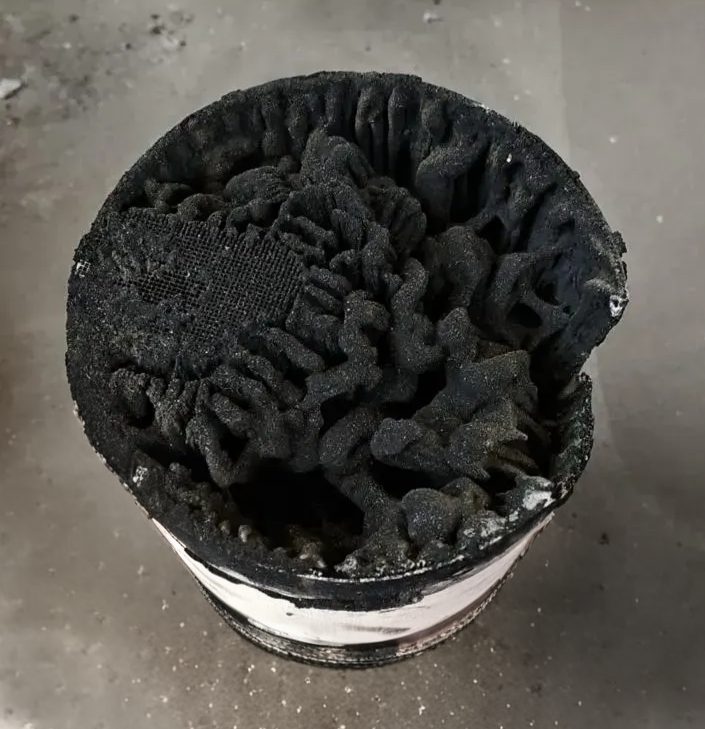

Изображение № 2: Забитый DPF, снятый с Renault Master 2.3 dCi от клиента, который обратился с вопросом: «Почему у автомобиля может не быть мощности?»

Высокое противодавление также затрудняет правильный отток масла из картриджа турбины, что дополнительно ускоряет износ уплотнений.

При коротких поездках DPF не достигает температуры регенерации. Сажа накапливается в фильтре, а турбокомпрессор работает под повышенной нагрузкой по давлению. При длинных поездках и высокой нагрузке происходит термический износ – высокая температура выхлопных газов непосредственно воздействует на картридж и регулировочный механизм. Встречаются также случаи выгорания структуры DPF при длительной работе под высокой нагрузкой, что изменяет характер потока выхлопных газов и дополнительно дестабилизирует работу наддува.

Дополнительным фактором риска является неправильная работа форсунок. Неправильное распыление топлива повышает температуру выхлопных газов и ускоряет деградацию вращающихся элементов.

Наиболее уязвима большая турбина (Low Pressure), которая работает при большем потоке и более высокой температуре. Езда с забитым DPF приводит к нарастанию осевого люфта, закоксовыванию уплотнительных колец, притиранию лопаток к корпусу и, как следствие, к повреждению всей системы BiTurbo.

Неисправные форсунки и перегрев турбины в 2.3 dCi BiTurbo

В агрегатах 2.3 dCi BiTurbo серьёзной проблемой являются форсунки. Несгоревшая смесь догорает в выпускном коллекторе, что вызывает резкое повышение температуры выхлопных газов.

Высокая температура напрямую нагружает картридж турбокомпрессора и регулировочный механизм. Происходит закоксовывание клапана wastegate или ограничение его движения, и система перестаёт правильно контролировать давление наддува. Это приводит к перегреву и перегрузкам всей системы. Повышенная температура может также привести к повреждению прокладок выпускного коллектора и деформации управляющих элементов.

В таких условиях даже новый турбокомпрессор долго не выдержит. Без устранения проблемы с форсунками поломка вернётся независимо от применённой версии в системе BiTurbo.

Как продлить срок службы турбокомпрессора в двигателе Master 2.3 BiTurbo

Долговечность турбокомпрессора в двигателе Master 2.3 BiTurbo зависит от контроля всей системы – не только самого наддува, но также параметров сгорания и потока выхлопных газов. Приведённые ниже действия оказывают прямое влияние на снижение риска осевого люфта и повреждения картриджа. Во многих случаях одна регенерация турбины Master 2.3 не устраняет проблему, если не была устранена причина роста противодавления или перегрева системы.

Стоимость замены турбины 2.3 dCi BiTurbo значительна, поэтому правильная диагностика причины поломки имеет ключевое значение перед монтажом нового или регенерированного узла.

Система BiTurbo – это долговечная конструкция, если она работает в правильных условиях. В этих агрегатах турбокомпрессор не выходит из строя без причины – его состояние всегда отражает состояние всей системы.

Подводя итог, в двигателе Master 2.3 BiTurbo поломка турбины почти всегда является результатом нарушения параметров сгорания или роста противодавления.

FAQ

Каковы технические характеристики двигателя 2.3 dCi BiTurbo (M9T)?

Двигатель 2.3 dCi BiTurbo с конструкционным кодом M9T – это четырёхцилиндровый дизельный агрегат объёмом 2298 см³. Производство этой конструкции длилось с 2010 по 2024 год. В зависимости от версии развивает мощность 136, 146, 163, 170 или 190 л.с. Двигатель применялся главным образом в коммерческих автомобилях, таких как Renault Master, Opel Movano и Nissan NV400.

Какой крутящий момент генерирует агрегат 2.3 dCi BiTurbo?

В зависимости от варианта мощности агрегат 2.3 dCi BiTurbo достигает крутящего момента в диапазоне примерно 340-450 Нм. Высокий момент, доступный при низких оборотах, имеет ключевое значение для коммерческого транспорта и работы под нагрузкой, что одновременно влияет на условия работы системы BiTurbo.

Какой норме выбросов соответствует двигатель M9T?

Двигатель M9T выпускался в версиях, соответствующих нормам выбросов Euro 5 и Euro 6. Варианты Euro 6 были оснащены системой SCR (Selective Catalytic Reduction) и фильтром DPF, что напрямую влияет на температуру выхлопных газов и условия работы турбокомпрессора.

Почему выходит из строя турбина в Master 2.3 BiTurbo?

Наиболее частой причиной поломки турбокомпрессора в двигателе 2.3 dCi BiTurbo (M9T) является рост противодавления выхлопных газов, вызванный забитым фильтром DPF или неправильной работой форсунок. Повышенная температура выхлопных газов приводит к перегрузке подшипников картриджа, развитию осевого люфта и утечке масла в систему впуска. Чаще всего это результат нарушения сгорания и потока выхлопных газов.
