Master 2.3 BiTurbo Motor - Turboladerausfälle und Schadensursachen am BiTurbo-System

Was ist der 2.3 dCi BiTurbo (M9T)-Motor und wo wurde er eingesetzt?

Bei den 2.3 dCi BiTurbo-Motoren (M9T) gehören Turboladerschäden zu den häufigsten technischen Problemen im Bereich der leichten Nutzfahrzeuge. Besonders betroffen sind Fahrzeuge wie der Renault Master, Opel Movano und Nissan NV400, die häufig unter hoher Belastung, mit hohen Laufleistungen und im gewerblichen Einsatz betrieben werden. Unter diesen Bedingungen wird das gesamte Ladesystem stark beansprucht. Laufleistungen von 35.000 bis 60.000 km pro Jahr sind keine Seltenheit, und viele dieser Motoren erreichen eine Gesamtlaufleistung von weit über 1.000.000 km.

Der 2.3 dCi BiTurbo-Motor (M9T) ist ein Vierzylinder-Dieselmotor mit einem Hubraum von 2.298 cm³. Je nach Ausführung leistet er 136, 145, 163, 170 oder 190 PS. Eingesetzt wurde dieser Motor unter anderem im Renault Master III, Opel Movano, Nissan NV400 sowie in ausgewählten Varianten der Mercedes-Benz X-Klasse 250d.

Bei Wiatreo.pl analysieren wir regelmäßig Schäden an BiTurbo-Systemen dieser Fahrzeuge. Unsere Erfahrungen stammen aus der Diagnose von Turboladerschäden, der Regeneration von Turboladern sowie der Untersuchung wiederkehrender Defekte nach einer Reparatur oder einem Austausch. In diesem Artikel erklären wir die häufigsten Schadensursachen und zeigen, welche technischen Zusammenhänge zu Ausfällen des BiTurbo-Systems führen – weit über die für den Fahrer sichtbaren Symptome hinaus.

Wie funktioniert das BiTurbo-System im Renault Master 2.3 dCi und welche Symptome deuten auf einen Turboladerschaden hin?

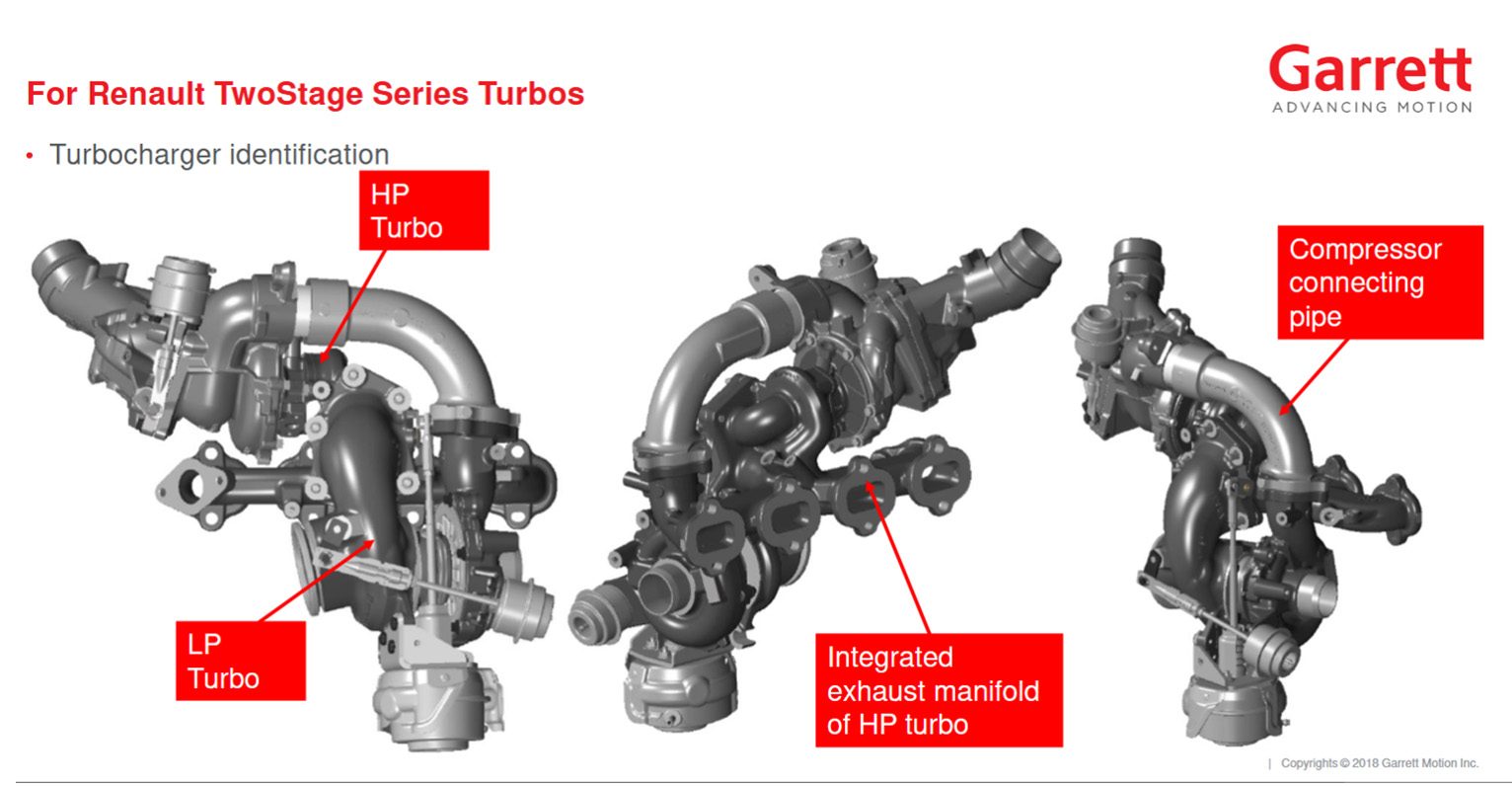

Abb. 1: Komplettes BiTurbo-System für 2.3 dCi-/CDTi-Motoren

Der Renault Master 2.3 dCi BiTurbo verfügt über eine zweistufige Turboaufladung. Das System besteht aus zwei aufeinander abgestimmten Turboladern, die je nach Last und Motordrehzahl gemeinsam arbeiten.

Der Hochdruckturbolader sorgt bereits bei niedrigen Drehzahlen für einen schnellen Ladedruckaufbau und ein spontanes Ansprechverhalten des Motors. Mit steigender Last übernimmt der Niederdruckturbolader einen größeren Anteil der Luftförderung und stellt auch bei höheren Drehzahlen die erforderliche Luftmenge zur Verfügung. Durch das Zusammenspiel beider Turbolader wird über den gesamten Drehzahlbereich eine gleichmäßige Leistungsentfaltung sowie ein hoher Wirkungsgrad erreicht.

Diese Konstruktion verbessert Fahrdynamik, Kraftstoffeffizienz und Drehmoment, erhöht jedoch gleichzeitig die Komplexität des gesamten Ladesystems. Bereits eine Fehlfunktion eines einzelnen Turboladers oder einer zugehörigen Komponente kann die Funktion des gesamten BiTurbo-Systems beeinträchtigen. Aus diesem Grund treten Defekte häufig nicht nur an einem Turbolader auf, sondern wirken sich auf das komplette Ladesystem aus.

Im weiteren Verlauf dieses Artikels erläutern wir die häufigsten Schadensursachen sowie die typischen Symptome, die in der Werkstatt regelmäßig bei Renault Master 2.3 dCi BiTurbo-, Opel Movano- und Nissan NV400-Fahrzeugen festgestellt werden.

Symptome eines Turboladerschadens beim Renault Master 2.3 BiTurbo

Zu den häufigsten Symptomen gehören:

• Leistungsverlust und zu niedriger Ladedruck
• Pfeif- oder Schleifgeräusche beim Beschleunigen
• Notlaufprogramm des Motors
• „Check Engine“-Kontrollleuchte und Fehlercodes im Motorsteuergerät
• Öl im Ansaug- oder Ladeluftsystem
• Erhöhte Rauchentwicklung aus dem Auspuff

Jedes dieser Symptome weist in der Regel auf einen anderen Schaden oder ein unterschiedliches Stadium des Turboladerschadens hin. Eine frühzeitige Diagnose kann Folgeschäden am Motor und am BiTurbo-System verhindern.

Ein Pfeifgeräusch beim Beschleunigen deutet häufig auf Axial- oder Radialspiel der Turbinenwelle, Undichtigkeiten im Ladeluftsystem oder auf einen fortschreitenden Verschleiß der CHRA-Lagereinheit hin.

Leistungsverlust und zu niedriger Ladedruck treten auf, wenn das BiTurbo-System den erforderlichen Ladedruck nicht mehr aufbauen kann. Häufige Ursachen sind ein erhöhter Abgasgegendruck, Undichtigkeiten im Ansaug- oder Ladeluftsystem sowie Fehlfunktionen der Umschalt- oder Regelventile zwischen Hochdruck- und Niederdruckturbolader.

Öl im Ansaug- oder Ladeluftsystem kann auf verschlissene Dichtungen der CHRA, eine gestörte Kurbelgehäuseentlüftung, einen erschwerten Ölablauf oder einen zu hohen Abgasgegendruck hinweisen.

Erhöhte Rauchentwicklung entsteht häufig, wenn Motoröl in den Brennraum oder in die Abgasanlage gelangt. In Einzelfällen können auch Probleme bei der Kraftstoffverbrennung ähnliche Symptome verursachen.

In der Praxis betreffen diese Schäden häufig die im Renault Master 2.3 dCi BiTurbo verbauten Garrett-Turbolader der zweiten Generation. Aufgrund der komplexen Zusammenarbeit beider Turbolader führen bereits kleinere Defekte häufig zu Fehlereinträgen im Motorsteuergerät sowie zu Problemen beim Ladedruckaufbau.

Häufige Fehlercodes beim Renault Master 2.3 dCi BiTurbo

Beim 2.3 dCi BiTurbo-Motor (M9T) treten im Zusammenhang mit Störungen des BiTurbo-Systems häufig folgende Fehlercodes auf:

• P0299 – Ladedruck zu niedrig (Unterdruck / Underboost)
• P0234 – Ladedruck zu hoch (Overboost)

Diese Fehlercodes weisen nicht zwangsläufig auf einen Defekt des Turboladers selbst hin. Sie informieren das Motorsteuergerät lediglich darüber, dass der tatsächlich gemessene Ladedruck vom Sollwert abweicht.

Die Ursache kann sowohl im Hochdruck- oder Niederdruckturbolader als auch in anderen Komponenten des Ladesystems liegen, beispielsweise im Unterdrucksystem, in der Ladeluftstrecke, den Regelventilen, den Drucksensoren oder bei einem erhöhten Abgasgegendruck durch einen zugesetzten Dieselpartikelfilter (DPF).

Eine eindeutige Diagnose ist daher erst nach einer vollständigen Prüfung des gesamten Ladesystems möglich

Garrett-Turboladergenerationen im Renault Master 2.3 dCi BiTurbo – Unterschiede, Teilenummern und Austauschbarkeit

Im 2.3 dCi BiTurbo-Motor (M9T), der von 2010 bis 2024 im Renault Master III, Opel Movano und Nissan NV400 eingesetzt wurde, entwickelte Garrett das BiTurbo-System kontinuierlich weiter. Das Grundprinzip der zweistufigen Turboaufladung blieb zwar erhalten, jedoch wurden im Laufe der Jahre zahlreiche konstruktive Änderungen vorgenommen, die sich auf die Haltbarkeit, das Ansprechverhalten und die Betriebssicherheit des Ladesystems auswirkten.

Je nach Baujahr, Motorleistung und Abgasnorm kamen unterschiedliche Generationen der Garrett-Turbolader zum Einsatz. Am häufigsten sind Fahrzeuge mit Motorleistungen von 136 bis 190 PS anzutreffen.

Die erste Generation basierte auf einer klassischen Unterdruckregelung so wie einer früheren Ausführung der CHRA und der Regelmechanik.

Mit der zweiten Generation führte Garrett umfangreiche konstruktive Änderungen ein. Betroffen waren sowohl der Hochdruckturbolader (Garrett 858864) als auch der Niederdruckturbolader (Garrett 858866). Diese Generation ist heute am häufigsten in Fahrzeugen mit hoher Laufleistung anzutreffen und spielt daher bei Reparaturen und Schadensanalysen eine besondere Rolle.

Im weiteren Verlauf wurden zusätzliche technische Optimierungen vorgenommen, um die Zuverlässigkeit des BiTurbo-Systems weiter zu verbessern. Trotz dieser Änderungen müssen bei jeder Reparatur die Original-Teilenummer, das Baujahr, die Motorleistung sowie die Garrett-Generation geprüft werden, da nicht alle Turbolader untereinander austauschbar sind.

Zu den wichtigsten Änderungen der zweiten Garrett-Generation gehören:

• Überarbeitete Wellengeometrie des Hochdruckturboladers 858866 – verbessert den Ladedruckaufbau sowie das Ansprechverhalten bei niedrigen Drehzahlen. Gleichzeitig reagiert die rotierende Baugruppe empfindlicher auf thermische Belastungen, schwankende Abgastemperaturen und mangelhafte Schmierung.
• Elektrischer Stellantrieb am Niederdruckturbolader – ersetzt die frühere Unterdrucksteuerung und ermöglicht eine präzisere Regelung des Ladedrucks. Gleichzeitig erhöht die zusätzliche Aktorik die Komplexität des Systems und damit die Anzahl potenzieller Verschleiß- und Fehlerquellen.
• Überarbeitete Konstruktion der CHRA des Niederdruckturboladers – konstruktive Änderungen an der Lager- und Wellenbaugruppe verbesserten zwar die Leistungscharakteristik, in der Praxis zeigt diese Generation jedoch bei hoher thermischer Belastung und erhöhtem Abgasgegendruck eine größere Anfälligkeit für Axialspiel und daraus resultierende Folgeschäden.

Die konstruktiven Änderungen der zweiten Garrett-Generation betrafen auch wesentliche Komponenten der CHRA. Dadurch verbesserten sich zwar Ansprechverhalten und Leistungscharakteristik, gleichzeitig stieg jedoch die Empfindlichkeit gegenüber hohen Abgastemperaturen, erhöhtem Abgasgegendruck und axialen Belastungen.

Mit der dritten Garrett-Generation, unter anderem erkennbar an den Baureihen 899306 und 883177, wurden weitere konstruktive Änderungen am Niederdruckturbolader eingeführt. Für die fachgerechte Reparatur ist die korrekte Identifikation der jeweiligen Generation von entscheidender Bedeutung, da die einzelnen Ausführungen nicht vollständig untereinander austauschbar sind.

Der Hochdruckturbolader kann in vielen Fällen generationenübergreifend ersetzt werden, sofern die technischen Spezifikationen übereinstimmen. Beim Niederdruckturbolader muss hingegen grundsätzlich die passende Garrett-Generation sowie die entsprechende Original-Teilenummer verwendet werden, da sich Konstruktion und Regelung zwischen den einzelnen Versionen unterscheiden.

Die zweite Garrett-Generation bietet ein schnelleres Ansprechverhalten und eine verbesserte Leistungsentfaltung. Gleichzeitig reagiert das BiTurbo-System empfindlicher auf thermische Belastungen und ungünstige Betriebsbedingungen. Aus diesem Grund sind eine einwandfreie Schmierung, ein freier Ölablauf sowie ein geringer Abgasgegendruck entscheidend für eine lange Lebensdauer des gesamten Ladesystems.

Verstopfter DPF als Ursache für Turboladerschäden beim Renault Master 2.3 dCi BiTurbo

Ein verstopfter Dieselpartikelfilter (DPF) gehört zu den häufigsten Ursachen für Schäden am BiTurbo-System des Renault Master 2.3 dCi. Steigt der Abgasgegendruck dauerhaft an, werden beide Turbolader erheblich stärker thermisch und mechanisch belastet.

Der Schadensmechanismus ist in den meisten Fällen identisch:

Verstopfter DPF → erhöhter Abgasgegendruck → steigende Abgastemperaturen → Überlastung der Lager → Axialspiel der Turbinenwelle → gestörter Ölfilm → Verschleiß der Dichtungen → Beschädigung der CHRA bis hin zum Totalausfall des Turboladers.

Ein vergleichbarer Effekt kann ebenfalls durch einen zugesetzten Oxidationskatalysator, einen beschädigten SCR-Katalysator oder andere Störungen im Abgassystem verursacht werden.

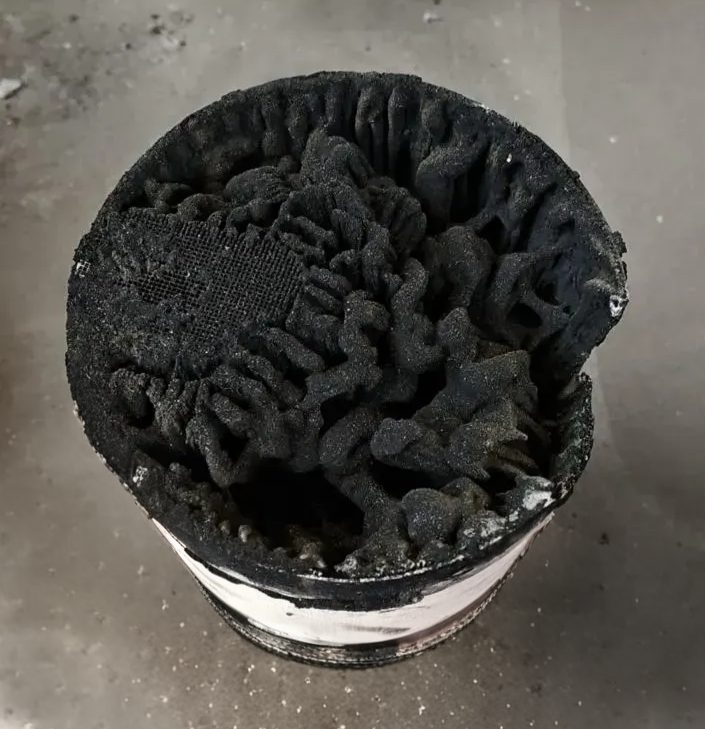

Abb. 2: Verstopfter Dieselpartikelfilter eines Renault Master 2.3 dCi BiTurbo. Der Kunde beanstandete einen deutlichen Leistungsverlust und wiederkehrende Probleme mit dem Ladedruck.

Ein dauerhaft erhöhter Abgasgegendruck erschwert zusätzlich den freien Ölablauf aus dem Turbolader. Dadurch steigt die Öltemperatur, die Schmierwirkung nimmt ab und der Verschleiß der Lager- und Dichtungselemente wird erheblich beschleunigt. Aus diesem Grund sollte bei jedem Turboladerschaden grundsätzlich auch der Zustand des DPF sowie des gesamten Abgassystems überprüft werden.

Bei Kurzstreckenbetrieb erreicht der Dieselpartikelfilter häufig nicht die für eine vollständige Regeneration erforderliche Temperatur. Dadurch lagert sich Ruß im DPF ab, der Abgasgegendruck steigt kontinuierlich an und das gesamte BiTurbo-System wird zunehmend stärker belastet.

Bei längeren Fahrten unter hoher Last können dagegen dauerhaft erhöhte Abgastemperaturen zu einer erheblichen thermischen Belastung der Turbolader führen. Diese wirken sich unmittelbar auf die CHRA, die Lagerung sowie die Regelmechanismen der Turbolader aus. In Einzelfällen kann es sogar zu Schäden an der DPF-Struktur kommen, wodurch sich der Abgasstrom verändert und die Funktion des Ladedrucksystems zusätzlich beeinträchtigt wird.

Ein weiterer wichtiger Risikofaktor sind fehlerhaft arbeitende Einspritzdüsen. Eine unzureichende Kraftstoffzerstäubung führt zu einer unvollständigen Verbrennung, erhöht die Abgastemperatur und beschleunigt den Verschleiß der rotierenden Baugruppen der Turbolader.

Besonders gefährdet ist der Niederdruckturbolader, da er bei höheren Abgasmengen und höheren Temperaturen arbeitet. Ein dauerhaft erhöhter Abgasgegendruck kann dort zu zunehmendem Axialspiel, verschlissenen Lager- und Dichtungselementen, festgehenden Dichtungsringen sowie zum Kontakt zwischen Verdichter- oder Turbinenrad und Gehäuse führen. In vielen Fällen zieht dies Folgeschäden am gesamten BiTurbo-System nach sich.

Defekte Einspritzdüsen als Ursache für Turboladerüberhitzung beim Renault Master 2.3 dCi BiTurbo

Defekte oder verschlissene Einspritzdüsen gehören zu den häufigsten Ursachen für thermische Schäden am BiTurbo-System des Renault Master 2.3 dCi. Eine fehlerhafte Kraftstoffzerstäubung führt zu einer unvollständigen Verbrennung. Nicht vollständig verbrannter Kraftstoff gelangt in den Abgastrakt und verursacht einen deutlichen Anstieg der Abgastemperatur.

Die dauerhaft erhöhten Temperaturen belasten sowohl die CHRA als auch die Regelmechanismen der Turbolader. Besonders betroffen sind das Wastegate, die Lagerung sowie die Dichtungselemente. Infolge der thermischen Überlastung können Stellmechanismen schwergängig werden oder ihre Funktion verlieren. Dadurch lässt sich der Ladedruck nicht mehr präzise regeln, was die Belastung des gesamten BiTurbo-Systems zusätzlich erhöht.

Zusätzlich können hohe Abgastemperaturen zu Schäden an den Abgaskrümmerdichtungen, Verformungen von Bauteilen sowie zu Rissen im Abgaskrümmer oder Turbinengehäuse führen. Solche Folgeschäden beeinträchtigen die Funktion des gesamten Ladesystems und können weitere Defekte verursachen.

Selbst ein neu eingebauter Turbolader erreicht unter diesen Bedingungen keine normale Lebensdauer. Werden die Einspritzdüsen nicht geprüft oder instand gesetzt, tritt der Schaden häufig bereits nach kurzer Zeit erneut auf – unabhängig davon, welche Garrett-Generation oder welcher Turbolader verbaut wurde.

So verlängern Sie die Lebensdauer des Turboladers im Renault Master 2.3 dCi BiTurbo

Die Lebensdauer des BiTurbo-Systems hängt nicht ausschließlich vom Turbolader selbst ab. Entscheidend sind der technische Zustand des gesamten Motors sowie die einwandfreie Funktion des Öl-, Ansaug- und Abgassystems.

Um die Lebensdauer der Turbolader deutlich zu verlängern, sollten insbesondere folgende Punkte beachtet werden:

• regelmäßiger Öl- und Ölfilterwechsel mit vom Hersteller freigegebenem Motoröl,
• Kontrolle der Ölzu- und Ölablaufleitungen auf Verschmutzungen oder Verengungen,
• regelmäßige Überprüfung und gegebenenfalls Reinigung des Dieselpartikelfilters (DPF),
• Prüfung der Einspritzdüsen sowie der Kraftstoffverbrennung,
• Kontrolle des Ansaug- und Ladeluftsystems auf Undichtigkeiten,
• Diagnose des Ladedrucksystems vor dem Einbau eines neuen oder regenerierten Turboladers.

In vielen Fällen führt der Austausch oder die Regeneration des Turboladers allein nicht zu einer dauerhaften Lösung. Werden die eigentlichen Ursachen – beispielsweise ein erhöhter Abgasgegendruck, verschlissene Einspritzdüsen oder eine unzureichende Schmierung – nicht beseitigt, kann der Schaden bereits nach kurzer Zeit erneut auftreten.

Da der Austausch eines BiTurbo-Systems mit erheblichen Kosten verbunden ist, sollte vor jeder Reparatur eine vollständige technische Diagnose durchgeführt werden. Nur die Beseitigung der eigentlichen Schadensursache gewährleistet eine langfristig zuverlässige Funktion des Turboladers und des gesamten Ladesystems.

Das BiTurbo-System des Renault Master 2.3 dCi ist eine langlebige Konstruktion, sofern alle Komponenten des Motor-, Öl-, Ansaug- und Abgassystems ordnungsgemäß funktionieren. Ein Turbolader fällt in der Regel nicht ohne Ursache aus – sein technischer Zustand ist häufig die Folge einer bereits bestehenden Störung im Gesamtsystem.

Zusammenfassend lässt sich feststellen, dass Turboladerschäden beim 2.3 dCi BiTurbo-Motor (M9T) in den meisten Fällen nicht die eigentliche Ursache, sondern die Folge anderer technischer Defekte sind. Zu den häufigsten Auslösern zählen ein erhöhter Abgasgegendruck durch einen verstopften DPF, fehlerhafte Einspritzdüsen, Probleme im Schmiersystem oder Störungen der Ladedruckregelung.

Eine fachgerechte Diagnose des gesamten Systems ist daher die wichtigste Voraussetzung für eine dauerhafte Reparatur und eine lange Lebensdauer des Turboladers.

FAQ

Wie lauten die technischen Daten des 2.3 dCi BiTurbo (M9T)-Motors?

Der 2.3 dCi BiTurbo-Motor (M9T) ist ein Vierzylinder-Dieselmotor mit einem Hubraum von 2.298 cm³. Er wurde von 2010 bis 2024 produziert und je nach Ausführung mit 136, 145, 163, 170 oder 190 PS angeboten. Zum Einsatz kam er unter anderem im Renault Master III, Opel Movano und Nissan NV400.

Welches Drehmoment entwickelt der 2.3 dCi BiTurbo-Motor?

Je nach Leistungsvariante entwickelt der 2.3 dCi BiTurbo ein maximales Drehmoment von 340 bis 450 Nm. Das hohe Drehmoment bereits bei niedrigen Drehzahlen macht den Motor besonders für den gewerblichen Einsatz geeignet, führt jedoch gleichzeitig zu einer hohen thermischen und mechanischen Belastung des BiTurbo-Systems.

Welche Abgasnorm erfüllt der M9T-Motor?

Der M9T-Motor wurde in Ausführungen nach Euro 5 und Euro 6 produziert. Die Euro-6-Versionen verfügen über einen Dieselpartikelfilter (DPF) sowie ein SCR-System (Selective Catalytic Reduction). Beide Systeme beeinflussen den Abgasgegendruck und die thermische Belastung der Turbolader unmittelbar und spielen daher eine wichtige Rolle für deren Lebensdauer.

Warum fällt der Turbolader beim Renault Master 2.3 dCi BiTurbo aus?

In den meisten Fällen ist ein Turboladerschaden nicht die eigentliche Ursache, sondern die Folge eines anderen technischen Problems. Zu den häufigsten Ursachen gehören ein verstopfter Dieselpartikelfilter (DPF), fehlerhafte Einspritzdüsen, ein erhöhter Abgasgegendruck, Probleme im Schmiersystem oder Störungen der Ladedruckregelung. Diese führen zu erhöhten Abgastemperaturen, Axialspiel der Turbinenwelle, Schäden an der CHRA und schließlich zum Ausfall des Turboladers.
